上海铸衡厂家生产的这款SGCMY力矩扳手检验设备是一款用于校验各种扭矩扳手的测试仪器，硬件扩充性强，软件平台灵活。由高精度扭矩传感器和受力支架等共同组成。其测试精确、性能稳定、功能丰富、操作简便。该款力矩扳手检验设备是一款性价比很高的测试仪器，已广泛应用于电力、轻工、机械、发动机、内燃机、电动车、摩托车、汽车、船舶、飞机等制造行业和计量检测部门。

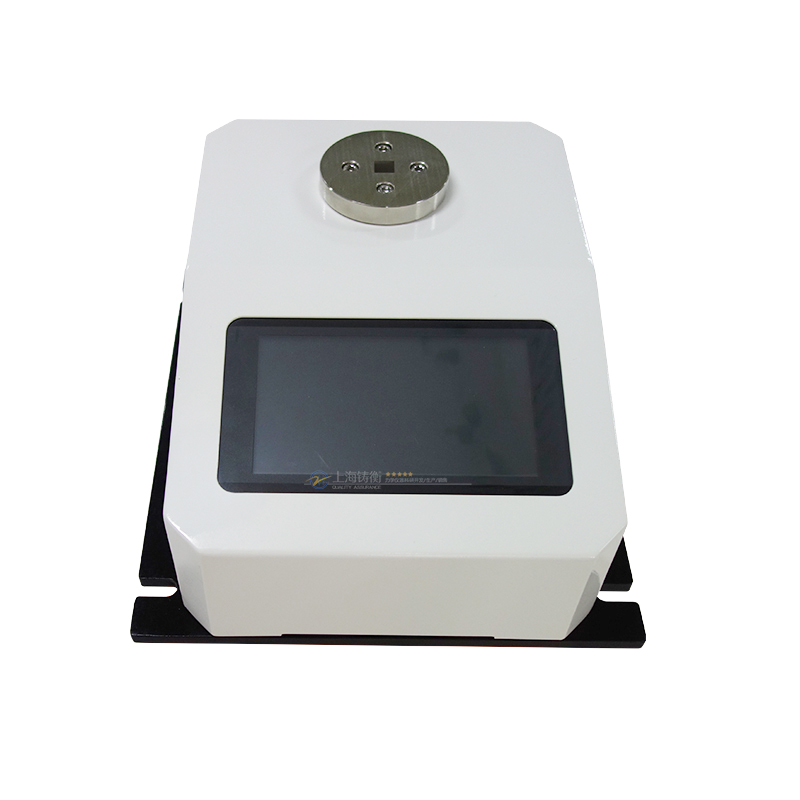

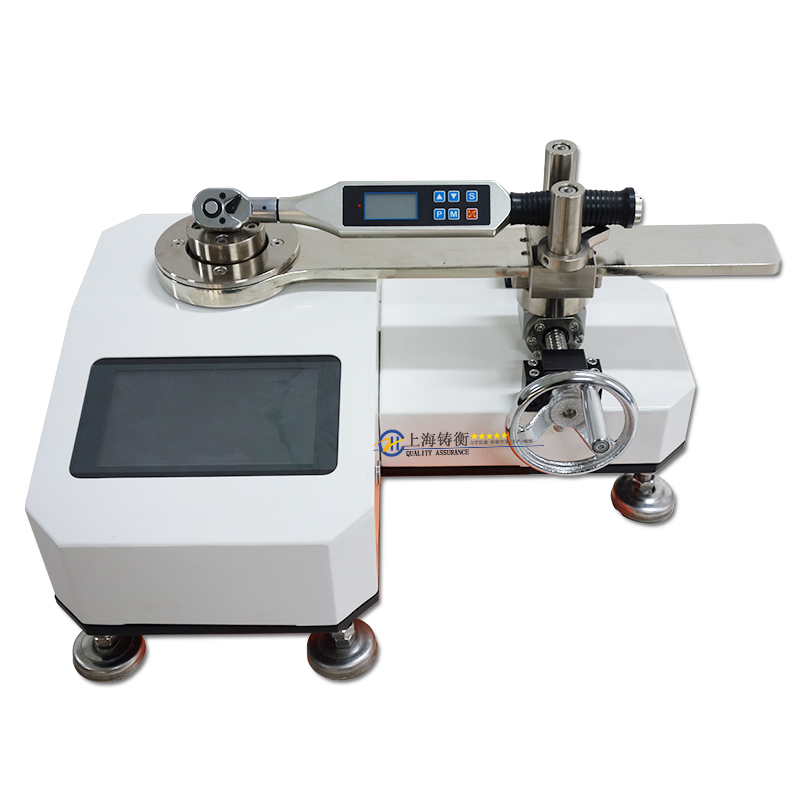

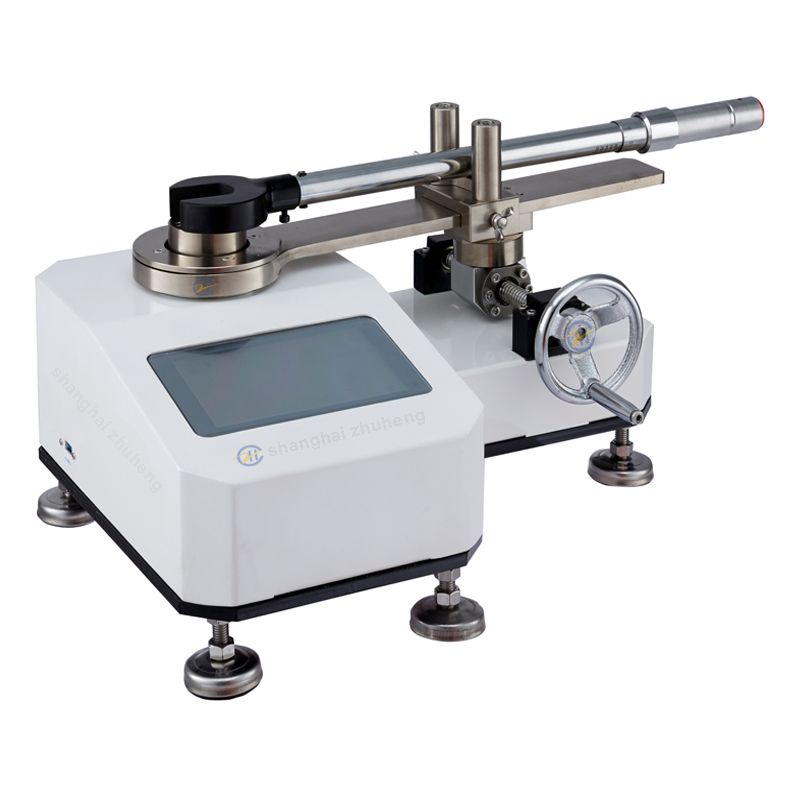

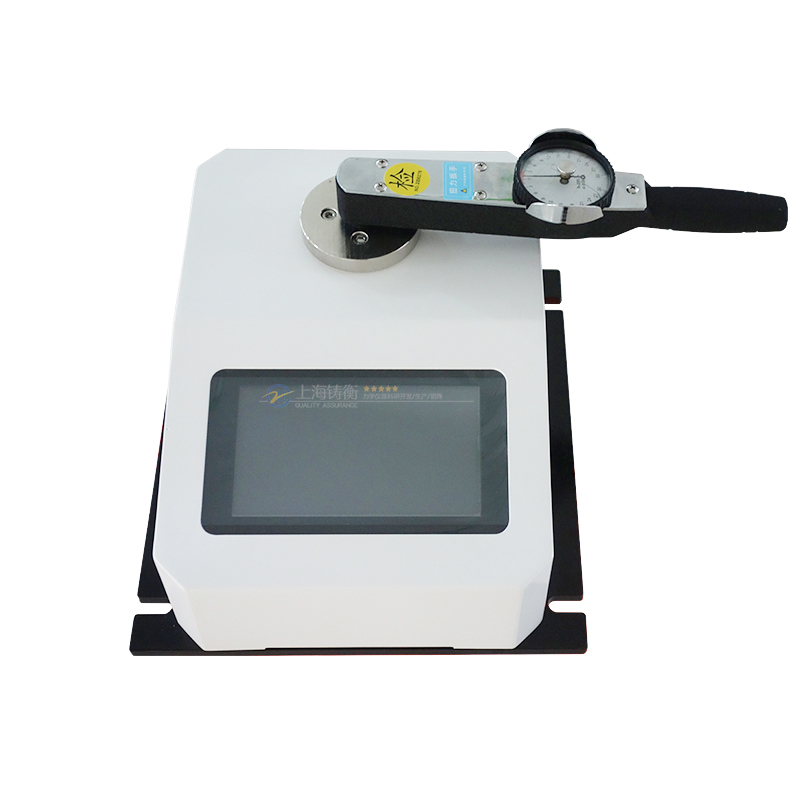

力矩扳手检验设备图片





二、力矩扳手检验设备用途

力矩扳手检验设备是检定扭矩扳子专用设备，主要用于检测各种定力式扭力扳手，数显式扭力扳手、预置式扭力扳手、扭力起子、螺丝刀和各种涉及拧紧力的仪器和产品

三、力矩扳手检验设备功能特点

1、 高精度、高分辨率、采样速度快、全屏显示。

2、采用高精度扭矩传感器，具有扭矩方向提醒。

3、7寸触摸屏显示，峰值保持功能。

4、四种单位互相转换，可供选择（N·m、kgf·cm、lbf·in、lbf·ft）。

5、实时、峰值两种模式可随意切换。

6、实时显示，表盘显示，曲线显示。

7、实时显示时间，日期。

8、设置上下限，超量程提醒。

9、可以存储峰值数据，里面存储的数据可以进行查看，也可以用U盘导出来。

10、中英文界面显示，可以根据需求自由切换。

11、可以根据扭力扳手设定对应的编号。

四、力矩扳手检验设备规格参数

五、力矩扳手检验设备液晶触摸屏显示界面图：

1、中英文切换

2、主界面显示：

3、曲线和指针显示界面：

4、数据存储界面

1、 功能按键

a、单位键，当前单位不能满足测试要求时，可对着单位位置单击一次，依次显示单位

（N·m、kgf·cm、lbf·in、lbf·ft），可轮流切换。

b、峰值键，默认状态下为实时值，若需要峰值可单击峰值，实时和峰值可轮流切换。

c、置零键，在实时值状态下按此键可回归零位。

d、切换键，按此键进入表盘、曲线显示界面。

e、存储键，可以对当前数值进行储存，通过查看键可以查询所存储数据。

          F、菜单键，进入菜单键，可以对设备进行标定调试（非技术人员不能随便进入）

  2、电源接口：连接电源使用仪器（本仪器直接插220V电源使用）。

3、承力四方孔：与被检物的四方测头连接。

  4、被检物：如表盘扭力扳手、预置式扭力扳手等。

  5、手轮：旋动手轮即可进行检测。

六、100N.m扳手检定仪部件组成

1- 传感器受力头：出厂时根据扭矩扳手方头尺寸配备若干个转换测试头，与被检物的四方测头连接；

2- 显示器：触摸屏显示窗可设置和显示扭力值等；

3- 水平受力杆；

4- 螺杆；

5- 高度调节钮：可调节平台高度使被测扭矩扳手处于水平状态，如不在水平状态可能会导致测量误差； 左右调节钮：调节测试平台使其适合被测扭矩扳手的臂长，也可调节测试平台的方向以适应扭矩扳手的正反向测量；

6- 驱动手轮：给被测扭矩扳手正反向加载或卸载；

七、实验室扭矩扳手检定仪工作环境

1、操作温度：-10℃~40℃。

2、操作湿度：≤90%RH、。

3、周围无震动源和无腐蚀性环境。

八、100N.m扳手检定仪操作步骤

1、插好电源连接线，放入承力四方孔。

2、打开硬开关。

3、放好被检物，将被检物的四方测头放入该检定仪的承力四方孔内。

4、被检物的尾部不碰到外物，调整好高度调节块和长度调节块，显示屏清零。

5、摇动手轮，开始检测。

6、检测时若要变换单位，按“单位切换”键，四种单位互相切换，按一下就切换一个单位。

九、100N.m扳手检定仪承力四方孔尺寸

     不能随意碰撞承力四方孔，以免造成破坏。下面是承力四方孔的平面图：

 十、100N.m扳手检定仪注意事项、保养及维修

1、请勿超负荷测试扭矩，一定要在扭矩测试仪的测试范围内测试扭矩，否则会损坏仪器，更有可能会造成危险。

2、请勿用重物、利器等尖锐物体敲击、刮划显示屏。

3、请勿在水、油或其他液体溅到的地方使用扭矩测试仪，要将扭矩测试仪存放于阴凉、干燥和没有振动之处。

4、请勿打开显示屏后面的盖子，更不能调校里面的微调电阻。

5、请勿松动扭矩测试头内的固定螺丝。

6、将电源航空插头完全插入插座后再使用，插头松动可能会引起短路而导致电击或火灾。
